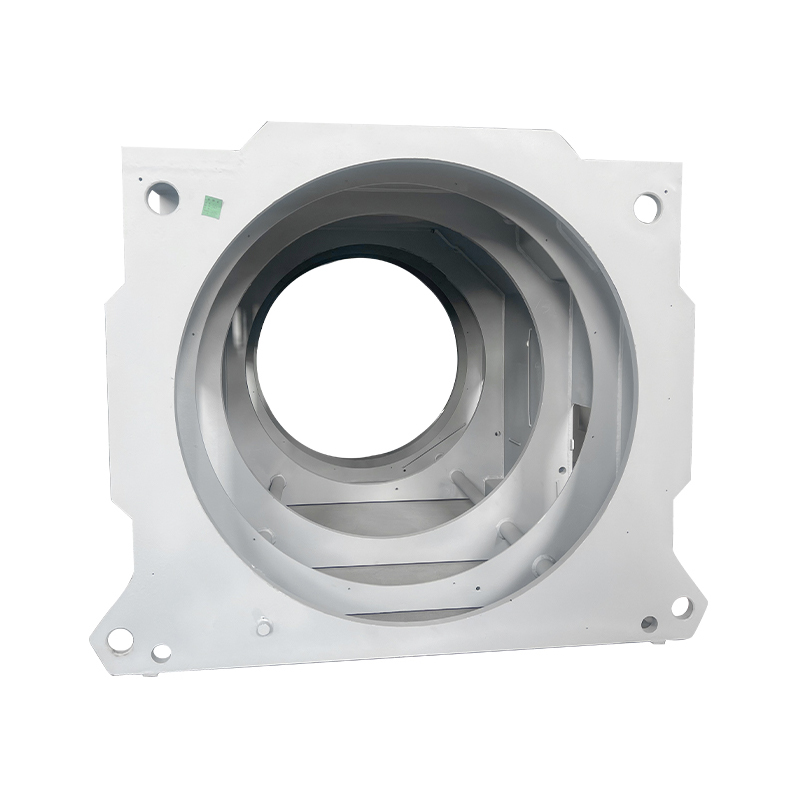

Industriel svejset boks-type motorbase

I. Grundlæggende koncept og positionering

Den industrielle bokstype maskinbase er en motorunderstøttende struktur fremstillet ved hjælp af stålpladesvejseprocesser. Med en firkantet/rektangulær boks som hoveddel er det en grundlæggende komponent, der giver stabil støtte og all-round beskyttelse til motoren. Den omslutter interne motorkomponenter (stator, rotor, lejer osv.) i kassen og giver samtidig støtte, varmeafledning og beskyttende funktioner. Det er den foretrukne rammetype til store industrimotorer og motorer, der anvendes under særlige driftsforhold.

II. Vigtige strukturelle funktioner

1. Hovedrammedesign
Firkantet/rektangulært tværsnit: En sekskantet ramme svejset af stålplader eller konstruktionsstål, der danner en stabil bærende struktur med stærk anti-vipningsevne.

Modulært design: Vedtager ofte en aftagelig struktur for at lette transport og installation; under vedligeholdelse kan dele skilles ad lokalt.

Afstivningsarrangement: Tværgående, langsgående eller diagonale afstivninger er installeret inde i rammen for betydeligt at forbedre den samlede stivhed og modstandsdygtighed over for deformation.

2. Kritiske komponenter
Base: Bærer motorens fulde vægt og driftsbelastning; typisk svejset af tykke stålplader (8–20 mm), med justerbare nivelleringsfødder i bunden.

Indkapsling: Sideplader af kassetype, der beskytter indvendige komponenter, med reserverede kølepassager og inspektions-/vedligeholdelsesdøre.

Endeplader: Placeret i begge ender af rammen; forsynet med lejeboringer og kabelgennemføringshuller og svejset/fastgjort til kabinettet.

3. Funktionelle højdepunkter

Kølesystem: Indkapslingen er designet med ventilationsåbninger, køleribber eller kølerørledninger for at løse varmeafledningsproblemer, der er forbundet med lukkede strukturer.

Tætningsdesign: Tætninger/pakninger påføres ved samlinger for at sikre den nødvendige beskyttelsesklassificering (IP54/IP55) for støvtæt og vandtæt ydeevne.

Løfteforanstaltninger: Løfteringe eller løfteøjer er monteret på toppen for lettere montering og håndtering.

Klemkasse: Uafhængigt svejset på siden af ​​kabinettet, hvilket giver en elektrisk forbindelsesgrænseflade for lettere vedligeholdelse.
