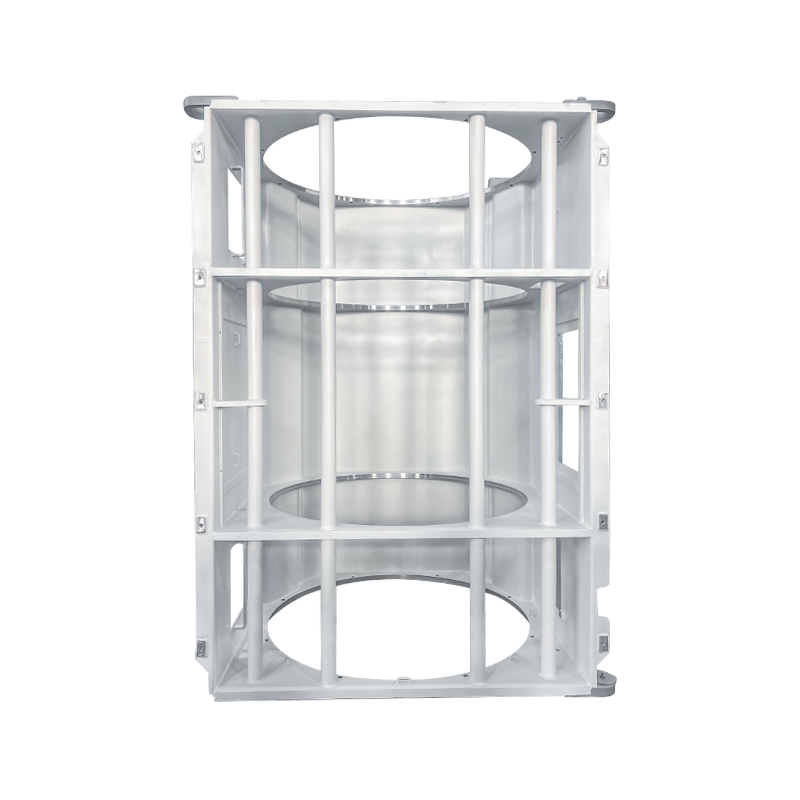

Firkantet cylindrisk motorramme

Square-Base Cylindrical Motor Frame er en hybrid støttestruktur, der kombinerer en firkantet nedre base med en cylindrisk øvre eller midterste sektion. Den integrerer stabiliteten af ​​en kassebase med de rumlige og funktionelle fordele ved en cylinder og er meget udbredt i elmotorindustrien. Dens kendetegn er den "stabile firkantede bund, cylindrisk øvre sektion"-design: den nederste del giver stiv støtte via en firkantet eller rektangulær base, mens den øvre eller midterste cylindriske sektion opfylder særlige funktionskrav.

Kernestrukturelle funktioner
1. Sammensat strukturelt design
Firkantet base:
Konstrueret ved at svejse stålplader ind i en robust ramme med fire-hjørnestøtter, der giver fremragende anti-vipningsevne.

Justerbare nivelleringsfødder i bunden muliggør tilpasning til ujævne gulve og sikrer præcis vandret justering.

Cylindrisk sektion:
Den midterste eller øvre sektion bruger en cylindrisk struktur, typisk fremstillet ved valsning og svejsning af stålplader.

Cylinderen og den firkantede base er forbundet gennem en "rund til kvadratisk overgang" struktur, hvilket muliggør en jævn geometrisk konvertering.

Indvendige afstivninger, ventilationskanaler eller positioneringsanordninger kan indbygges for at forbedre funktionaliteten.

2. Key Connection Technology
Integreret svejsning: Kontinuerlige svejsesømme forbinder den firkantede base og den cylindriske sektion for at sikre generel stivhed.

Forstærkningsplader ved kritiske samlinger forbedrer vridningsmodstanden.

3. Motorstøttesystem
Den cylindriske sektion rummer statorkernen, med aksiale afstivninger, der giver yderligere støtte.

Den firkantede base rummer lejesøjler og kølesystem, hvilket letter vedligeholdelse og montering.
