Motorstatorkerne og elektriske motorlamineringer forklaret

Motorens statorkerne er den stationære magnetiske struktur i hjertet af enhver elektrisk motor - og dens laminerede konstruktion er den vigtigste enkeltfaktor til at bestemme motoreffektivitet, varmeudvikling og effekttæthed. Elektriske motorlamineringer er tynde plader af siliciumstål, typisk 0,2-0,65 mm tykke, stablet og bundet sammen for at danne statorkernen . Denne laminerede struktur eksisterer specifikt for at undertrykke hvirvelstrømstab, der ellers ville konvertere en betydelig del af motorens inputeffekt til spildvarme. Valg af det rigtige lamineringsmateriale, tykkelse og stablemetode bestemmer direkte, hvor en motor lander på effektivitetsspektret - fra en grundlæggende industriel enhed til en højtydende EV-drivmotor.

Hvad er en motorstatorkerne?

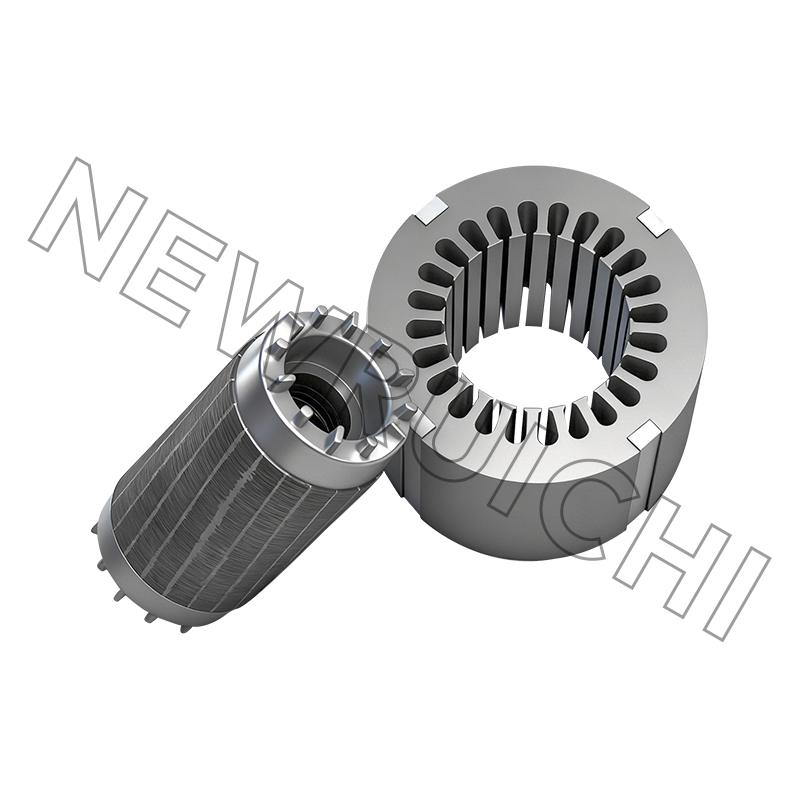

Statorkernen er det faste ydre magnetiske kredsløb af en elektrisk motor. Dens funktion er at bære den vekslende magnetiske flux genereret af statorviklingerne, hvilket giver en lav-reluktansbane, der koncentrerer og dirigerer magnetfeltet hen over luftgabet for at interagere med rotoren. Denne magnetiske interaktion er det, der producerer drejningsmoment - det grundlæggende output fra enhver elektrisk motor.

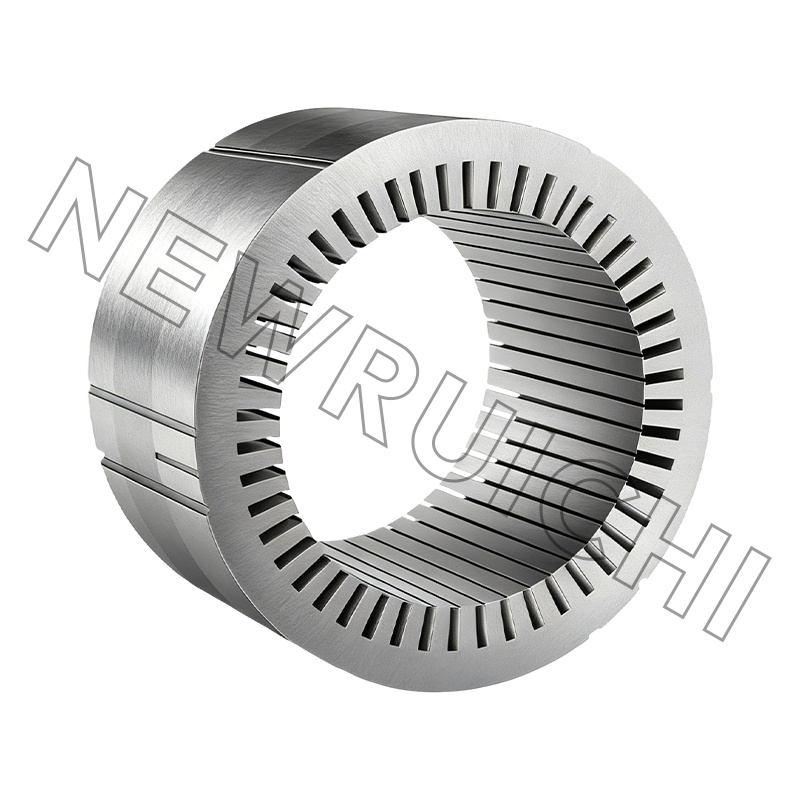

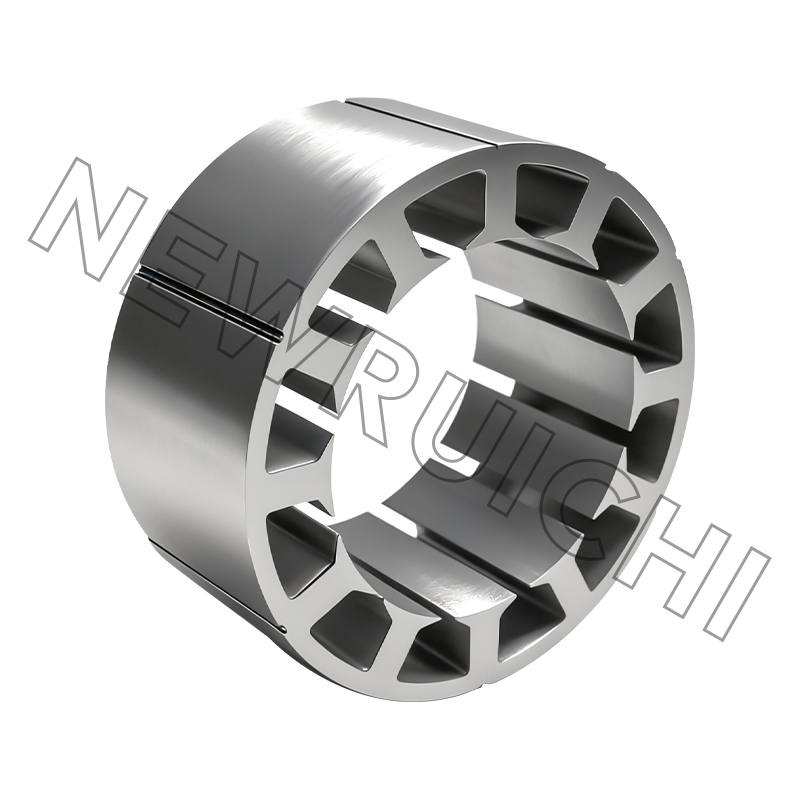

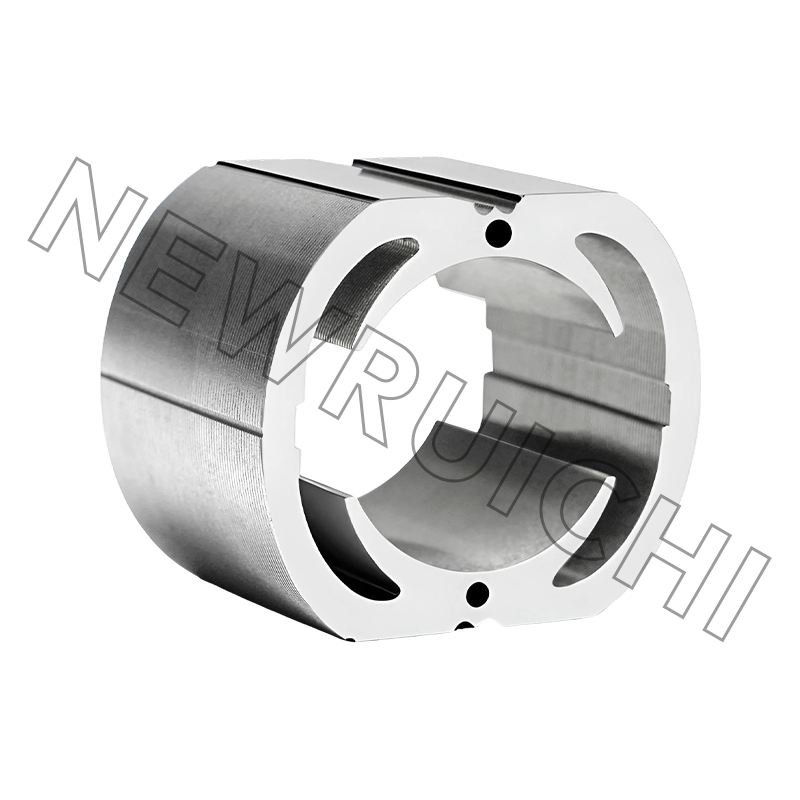

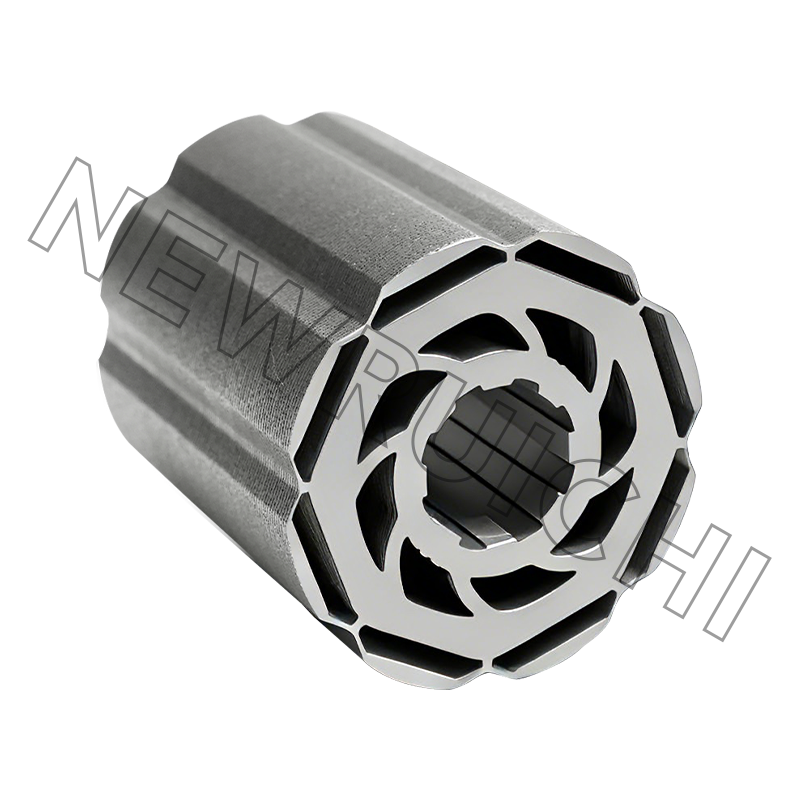

Strukturelt består en motorstatorkerne af et cylindrisk åg (det bageste jern, der fuldender det magnetiske kredsløb) og en række tænder, der rager indad mod rotoren, mellem hvilke kobberviklinger sidder i slidserne. Geometrien af ​​disse tænder og slidser - deres antal, bredde, dybde og forholdet mellem dem - styrer motorens drejningsmomentkarakteristika, viklingspladsfaktor og akustiske opførsel. I en typisk 4-polet induktionsmotor kan statoren have 36 slidser; en servomotor med høje poler kan have 48 eller mere.

Kernen skal samtidig opnå to konkurrerende mål: høj magnetisk permeabilitet (for at bære flux med minimal modstand) og lavt kernetab (for at minimere energi, der spredes som varme under hver magnetisk cyklus). Den laminerede siliciumstålkonstruktion er den tekniske løsning, der optimerer begge inden for praktiske fremstillingsmæssige begrænsninger.

Hvorfor elektriske motorlamineringer eksisterer: Fysikken bag kernetab

Hvis en statorkerne blev fremstillet af en enkelt solid blok stål, ville den være elektrisk ledende i hele dens volumen. Det vekslende magnetiske felt, der passerer gennem kernen, ville inducere cirkulerende strømme - hvirvelstrømme - i bulkmaterialet, præcis som en transformers varierende flux inducerer strøm i en sekundær vikling. Disse hvirvelstrømme flyder i lukkede sløjfer vinkelret på den magnetiske fluxretning, og fordi stål har elektrisk modstand, spreder de energi som I²R-varme.

Strømmen tabt til hvirvelstrømme skalerer med kvadratet af både lamineringstykkelsen og driftsfrekvensen . Halvering af lamineringstykkelsen reducerer hvirvelstrømstab med ca. 75 %. Dette forhold gør lamineringstykkelsen til en af ​​de mest konsekvente designvariabler inden for elmotorteknik - især da driftsfrekvenserne stiger i drev med variabel hastighed og højhastighedsapplikationer.

Totalt kernetab i en statorlaminering har to komponenter:

• Hvirvelstrømstab: Proportional med kvadratet af frekvens og kvadratet af fluxtæthed. Styres primært af lamineringstykkelsen og stålets elektriske resistivitet.
• Hysteresetab: Energi spredes ved at vende de magnetiske domæner i stålet med hver AC-cyklus. Proportional med frekvens og fluxtæthed hævet til ca. 1,6-2,0-effekten (Steinmetz-eksponenten, materialeafhængig). Styret af stålkornorientering, siliciumindhold og udglødningsbehandling.

Ved at skære kernen i tynde laminater, der er elektrisk isoleret fra hinanden, er hvirvelstrømsbanerne begrænset til individuelle tynde plader. Tværsnitsarealet til rådighed for hvirvelstrømscirkulation reduceres dramatisk, og tabene falder tilsvarende. En stak af 0,35 mm lamineringer vil vise sig nogenlunde 25-30 gange lavere hvirvelstrømstab end en solid kerne af samme dimensioner, der arbejder ved samme frekvens.

Statorlamineringsmaterialer: Siliciumstålkvaliteter og udvalg

Det dominerende materiale til statorlamineringer er elektrisk stål — en familie af jern-silicium-legeringer formuleret specifikt til magnetiske anvendelser. Siliciumindhold (typisk 1-4,5 vægtprocent) tjener to formål: det øger stålets elektriske resistivitet (reducerer hvirvelstrømstab) og reducerer magnetostriktion (den dimensionsændring stål gennemgår under magnetisering, som er den primære kilde til motorbrum og hørbar støj).

Ikke-orienteret vs. kornorienteret elektrisk stål

Elektrisk stål fremstilles i to brede kategorier. Ikke-orienteret (NO) elektrisk stål har en tilfældig kornstruktur, hvilket giver den tilnærmelsesvis ensartede magnetiske egenskaber i alle retninger inden for arkets plan. Denne isotropi er essentiel for roterende maskinstatorer, hvor den magnetiske flux roterer gennem kernen, mens motoren kører - materialet skal yde lige så godt uanset fluxretning. Stort set alle motorstatorlamineringer bruger ikke-orienterede kvaliteter.

Kornorienteret (GO) elektrisk stål derimod behandles for at justere korn langs én akse (rulleretningen), hvilket opnår meget lavt kernetab i den retning. Den bruges primært i transformatorkerner, hvor fluxretningen er fast, og er ikke egnet til roterende maskinstatorer.

Standard lamineringstykkelser og deres anvendelser

Valg af lamineringstykkelse er en balance mellem kernetabsydelse og fremstillingsomkostninger. Tyndere lamineringer reducerer tab, men øger antallet af krævede ark, øger omkostningerne til stansning og stabling og kræver snævrere dimensionstolerancer.

Avancerede materialer: Amorfe og nanokrystallinske kerner

Til applikationer, der kræver det absolutte minimum kernetab — især højfrekvente motorer over 1 kHz — amorfe metallegeringer (såsom Metglas 2605SA1) giver kernetab cirka 70-80 % lavere end de bedste konventionelle siliciumstålkvaliteter. Amorfe metaller fremstilles ved hurtig størkning fra en smelte, hvilket forhindrer krystallinsk korndannelse og giver en glasagtig atomstruktur med usædvanligt lavt hysteresetab. Afvejningen er, at amorft bånd er produceret i meget tynde strimler (typisk 0,025 mm), er skørt og er væsentligt dyrere og vanskeligere at stemple end konventionelt elektrisk stål. Nanokrystallinske legeringer tilbyder en mellemvej - lavere kernetab end siliciumstål, mere bearbejdelige end helt amorfe materialer.

Fremstilling af statorlamineringer: Stempling, skæring og stabling

Produktionen af statorlamineringer involverer flere nøje kontrollerede fremstillingstrin, som hver påvirker både dimensionsnøjagtigheden og den magnetiske ydeevne af den færdige kerne.

Progressiv stansning

Progressiv stansning er den dominerende produktionsmetode til højvolumen statorlamineringer. En spole af elektrisk stålbånd føres gennem et flertrins presseværktøj, der progressivt udstanser spalteåbningerne, den ydre profil, kilespor og andre funktioner i sekventielle stationer, før den færdige laminering udstanses ved slutstationen. Stemplingshastigheder på 200–600 slag i minuttet er almindelige for lamineringer op til 200 mm diameter; større lamineringer kræver langsommere hastigheder for at opretholde dimensionsnøjagtighed.

Matriceafstand - afstanden mellem stempel og matrice - er afgørende for lamineringskvaliteten. For stor frigang forårsager grater på den afskårne kant, hvilket øger inter-laminar kontakt og skaber kortslutningsveje for hvirvelstrømme mellem tilstødende lamineringer, hvilket direkte forringer kernetabs ydeevne. Industristandard kræver grathøjder under 0,05 mm til de fleste motorlamineringsapplikationer; strammere grænser gælder for tynde højfrekvente lamineringer.

Laser og tråd EDM skæring til prototyper

Til prototype og small-batch laminering produktion, laserskæring og wire electrical discharge machining (EDM) er de primære alternativer til stempling. Laserskæring giver hurtig vending og ingen værktøjsomkostninger, men den varmepåvirkede zone langs afskårne kanter modificerer det elektriske ståls mikrostruktur - øger det lokale kernetab med 15-30 % ved de afskårne kanter. Denne effekt er forholdsmæssigt mere signifikant i smalle tænder, hvor den varmepåvirkede zone repræsenterer en større del af det samlede tværsnit. Post-cut udglødning ved 750–850°C i en kontrolleret atmosfære kan genvinde meget af den tabte ydeevne.

Sammenlåsning, limning og svejsning af stakken

Individuelle lamineringer skal konsolideres til en stiv kernestabel. De vigtigste metoder er:

• Sammenlåsning (klinker): Små faner dannet under stempling sammenlåsning med tilsvarende fordybninger i tilstødende lamineringer, der holder stablen sammen mekanisk. Hurtigt og billigt, men låsene skaber lokale spændingskoncentrationer, der kan øge kernetabet med 3-8 % sammenlignet med ubundne stakke.
• Lasersvejsning: Søm svejsninger langs den ydre diameter eller det bagerste åg område sammensmelter stakken. Svejsevarme skaber en magnetisk nedbrudt zone langs svejselinjen, hvilket typisk øger det samlede kernetab med 5-15 %. Anvendes hvor mekanisk styrke er prioriteret.
• Klæbende limning (limede lamineringsstabler): Hver laminering er belagt med et tyndt lag termohærdende klæbemiddel før stabling; samlingen hærdes under tryk. Bonded stacks har den bedste kernetabsydelse af enhver konsolideringsmetode (ingen mekanisk belastning, ingen termisk skade) og bruges i stigende grad i højeffektive EV-motorer. Den klæbende belægningstykkelse - typisk 2-5 µm - tjener også som den inter-laminære isolering.
• Bolte / gennemgående bolte: Bolte passerer gennem afstemte huller i stakken. Enkel og robust til store industrimotorer, men introducerer trykspænding og potentielle magnetiske kortslutninger ved bolteplaceringer.

Stator Lamination Design: Slot Geometri og dens effekt på motorens ydeevne

Slids- og tandgeometrien af en statorlaminering er en af de mest konsekvensbeslutninger inden for motorteknik. Det påvirker samtidig kobberfyldningsfaktor, magnetisk fluxtæthedsfordeling, lækageinduktans, tandhjulsmoment og hørbar støj - hvilket gør slotdesign til et optimeringsproblem, der afbalancerer flere konkurrerende krav.

Åbne vs. semi-lukkede vs. lukkede slots

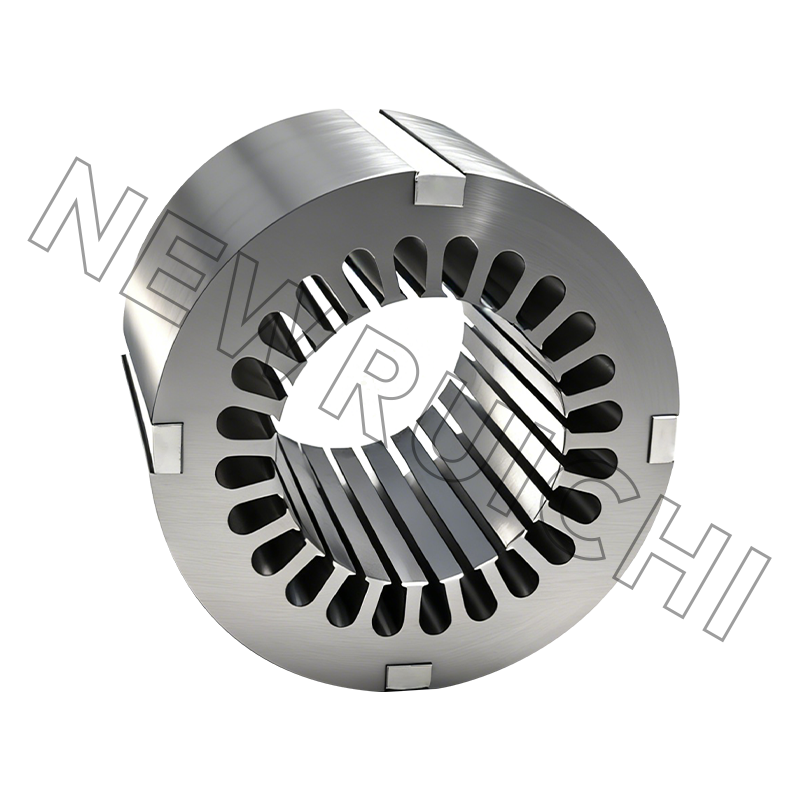

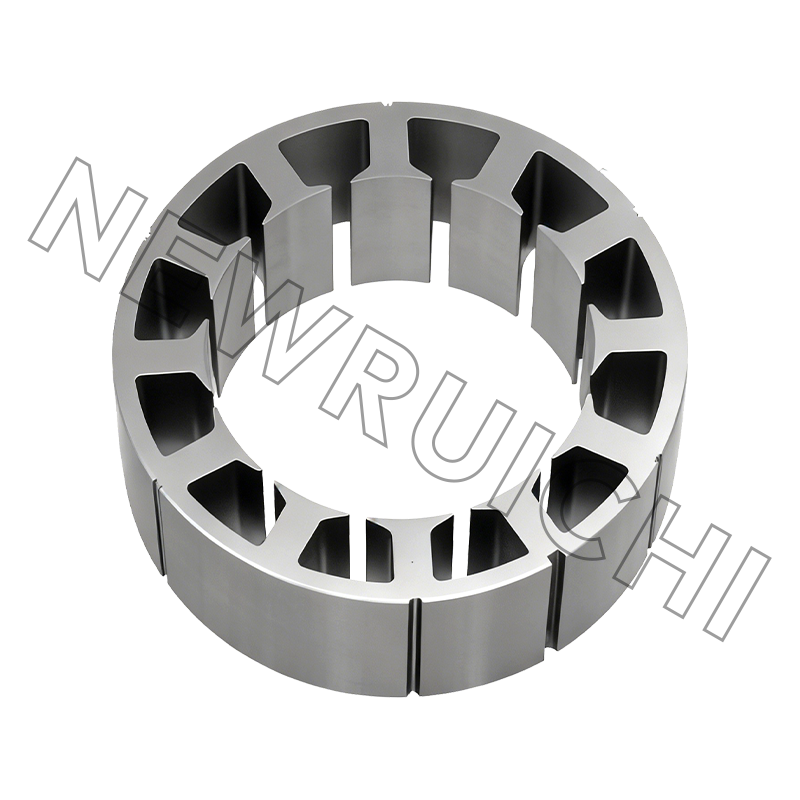

Spalteåbningen - mellemrummet mellem tilstødende tandspidser ved luftspaltens overflade - er en vigtig designvariabel. Åbne slots tillade, at præformede spoler nemt kan indsættes, men skaber store variationer i fluxtætheden ved luftgabet (spalteovertoner), hvilket øger drejningsmoment-rippel og hørbar støj. Halvlukkede slots (delvis broforbundne tandspidser) reducerer slidseffekter på bekostning af lidt vanskeligere viklingsindføring. Lukkede slots minimere slidsovertoner fuldstændigt, men kræver, at viklingstråden føres gennem små åbninger, hvilket begrænser lederstørrelsen og reducerer den opnåelige fyldfaktor.

For permanente magnet synkrone motorer (PMSM'er), der anvendes i EV-applikationer, er halvlukkede slidser med en tandspidsbredde valgt for at minimere tanddrejningsmomentinteraktion med rotormagneterne standardpraksis. Spalteåbningen er typisk indstillet til 1–2 gange magnetpolstigningen divideret med spaltenummeret , et forhold afledt af harmonisk analyse af luftgabets fluxtæthed.

Stablingsfaktor og dens indvirkning

Stablingsfaktoren (også kaldet lamineringsfyldningsfaktoren) er forholdet mellem det faktiske magnetiske stålvolumen og kernens samlede geometriske volumen, der tegner sig for den isolerende belægning mellem lamineringer. En typisk stablefaktor for velproducerede motorlamineringer er 0,95-0,98 — hvilket betyder, at 95–98 % af kernetværsnittet er aktivt magnetisk materiale.

En lavere end forventet stablingsfaktor - forårsaget af for store grater, tykke isoleringsbelægninger eller dårlig stablingspraksis - reducerer kernens effektive flux-bærende tværsnit, hvilket tvinger jernet til at arbejde ved højere fluxtætheder end beregnet. Dette driver kernen længere op ad B-H-kurven mod mætning, hvilket øger både kernetab og magnetiseringsstrøm og forringer effektfaktor og effektivitet.

Statorlamineringer i el- og højeffektive motorer: aktuelle tendenser

Den hurtige vækst af elektriske køretøjer og stramningen af globale motoreffektivitetsstandarder (IEC 60034-30-1, som definerer IE3 og IE4 effektivitetsklasser) har drevet betydelige fremskridt inden for statorlamineringsteknologi i løbet af det sidste årti.

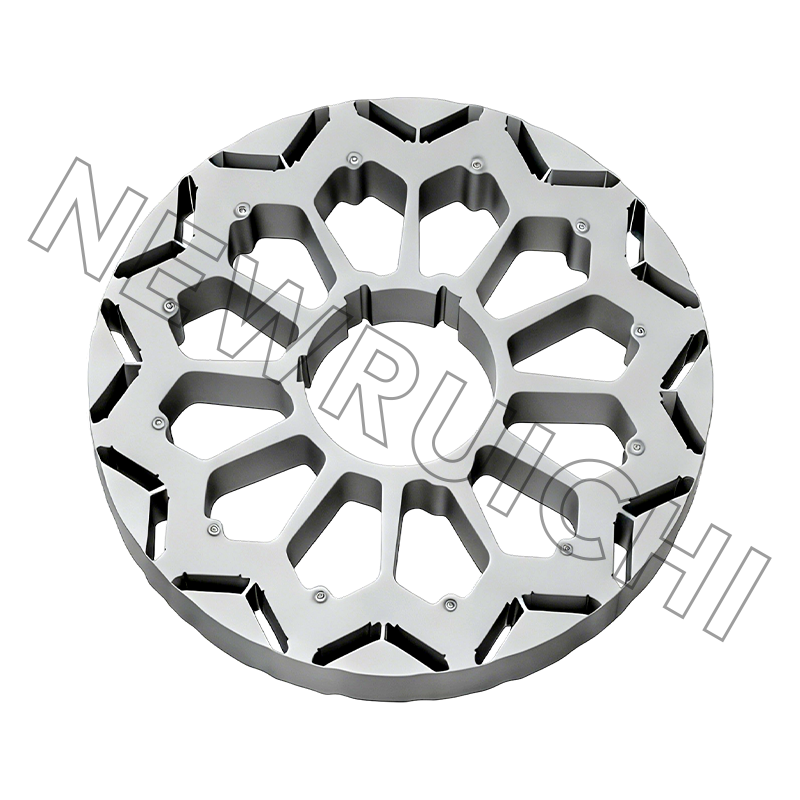

• Tyndere lamineringer til højhastighedsdrift: EV-traktionsmotorer kører i stigende grad ved basishastigheder på 6.000–12.000 RPM med feltsvækkelse op til 18.000–20.000 RPM, hvilket producerer grundlæggende elektriske frekvenser på 400–1.000 Hz. Ved disse frekvenser producerer 0,35 mm lamineringer - tilstrækkeligt til 50/60 Hz industrimotorer - uacceptable kernetab. De førende EV-producenter, herunder Tesla, BYD og BMW, er migreret til 0,25-0,27 mm lamineringer til primære traktionsmotorer, med nogle næste generations design, der bruger 0,20 mm.
• Høj-silicium og ikke-orienterede kvaliteter: Kvaliteter såsom M250-35A og M270-35A (europæisk betegnelse) eller 35H270 (JIS) med kernetab på 2,5-3,5 W/kg ved 1,5T, 50 Hz erstattes i premium-applikationer med ultra-lave tabskvaliteter, der opnår under 1,5 W/kg. JFE Steel, Nippon Steel og Voestalpine har kommercialiseret kvaliteter med siliciumindhold, der nærmer sig 4,5 % - tæt på den praktiske grænse, ud over hvilken stålet bliver for skørt til at stemple pålideligt.

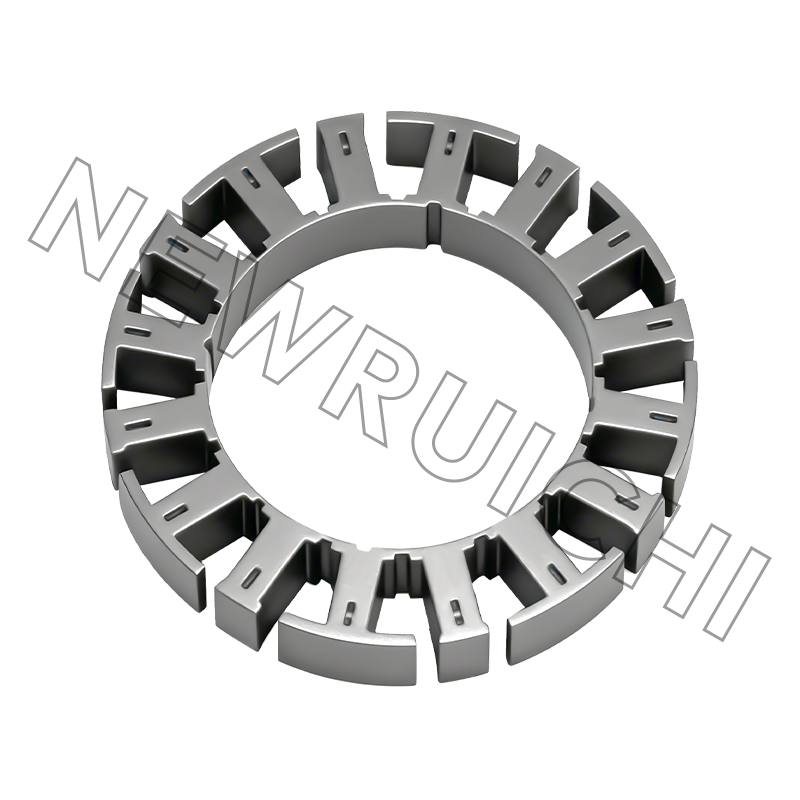

• Segmenterede og modulære statordesign: For at forbedre viklingsfyldningsfaktoren og muliggøre automatiseret vikling af koncentrerede spoler, bruger nogle motordesigner segmenterede statorkerner - individuelle tand-og-slids-segmenter, der er viklet separat og derefter samlet i den komplette statorring. Segmentering muliggør kobberfyldningsfaktorer på 70–75 % sammenlignet med 40–55 % for distribuerede viklinger i kontinuerlige kerner.
• Aksial flux motorarkitekturer: Aksiale fluxmotorer (pandekage) bruger skiveformede statorlamineringsstabler frem for cylindriske kerner. Deres kortere magnetiske fluxbane og højere drejningsmomenttæthed pr. volumenhed gør dem attraktive til direkte drevne og in-wheel motorapplikationer, og deres lamineringsgeometri - spiralviklede eller segmenterede skivestakke - kræver andre stemplings- og formningstilgange end konventionelle radiale fluxdesigns.

Kvalitetskontrol og test af motorstatorlamineringer

Den magnetiske ydeevne af en færdig statorkerne kan afvige væsentligt fra egenskaberne af den rå elektriske stålplade på grund af fabrikationsskader - stemplingsspændinger, grater, svejsevarme og håndtering. Strenge kvalitetskontrol på hvert trin er afgørende for at sikre, at kernen leverer sin designet effektivitet.

• Epstein-rammetest: Standardlaboratoriemetoden (IEC 60404-2) til måling af kernetab i elektriske stålbånd. Prøver skåret fra produktionsspolen testes før stempling for at verificere, at det indgående materiale opfylder specifikationen.
• Single sheet tester (SST): Måler kernetab på individuelle ark eller stemplede lamineringer, hvilket muliggør efterstempling. Nyttigt til at detektere de yderligere tab, der er indført af selve stemplingsprocessen.
• Måling af grathøjde: Automatiserede visionsystemer eller kontaktprofilometre måler grathøjden på stemplede lamineringer. Grashøjder over 0,05 mm udløse afvisning eller efterbearbejdning, da for store grater kompromitterer inter-laminar isolering og stablingsfaktor.
• Stablefaktormåling: Den samlede kernestak vejes og sammenlignes med den teoretiske vægt beregnet ud fra lamineringsarealet, antallet og ståldensiteten. Betydelige afvigelser indikerer unormal gratning, variation i belægningstykkelse eller beskadigede lamineringer.
• Inter-laminar modstandstest (Franklin test): En standardiseret test (IEC 60404-11), der måler den elektriske modstand mellem tilstødende lamineringer ved at presse en sonde-array mod kerneoverfladen under kontrolleret kraft. Lave modstandsværdier indikerer beskadiget eller utilstrækkelig isoleringsbelægning og forudsiger forhøjede hvirvelstrømstab under drift.
